废气酸洗净化塔内部结构

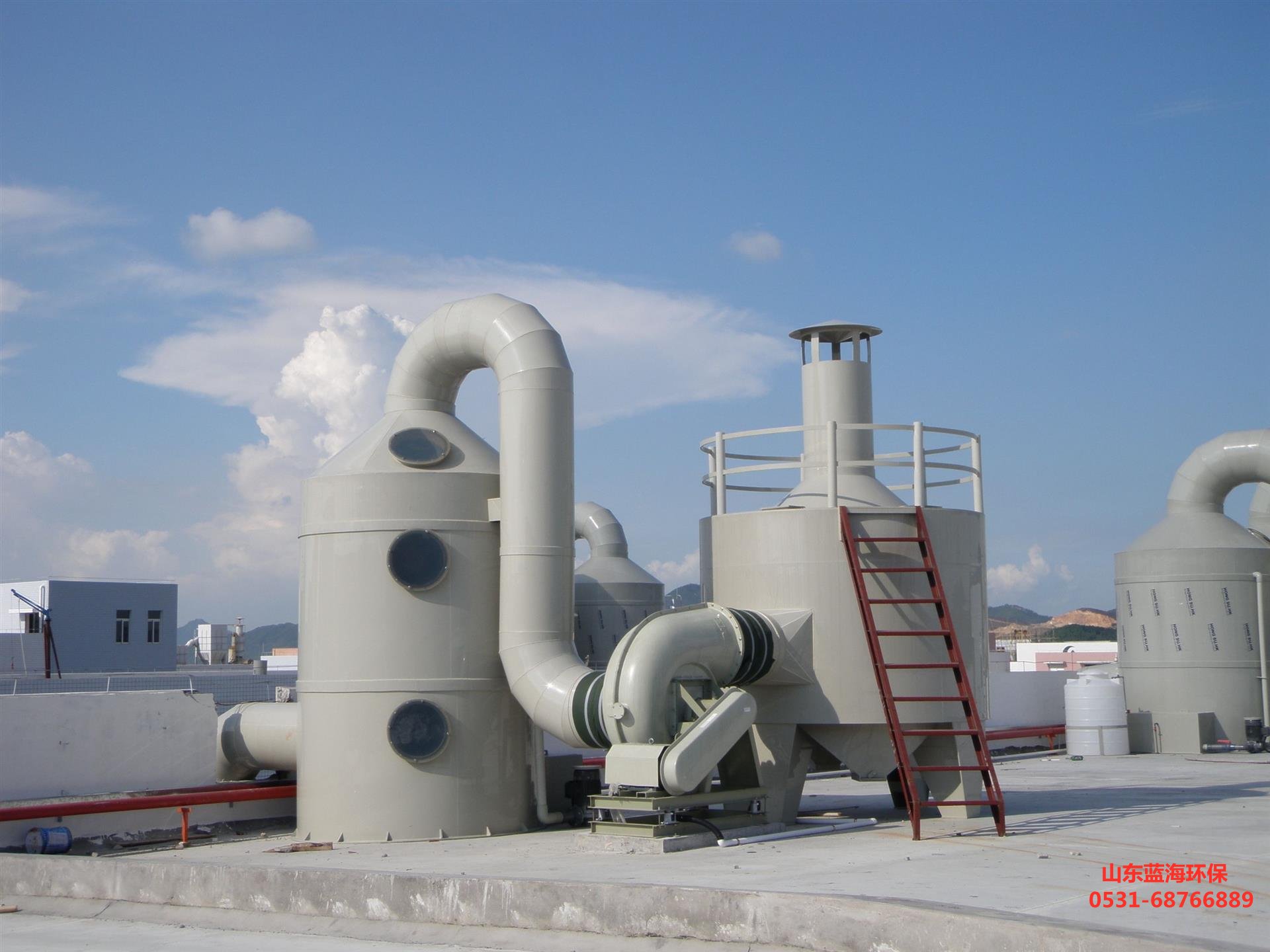

废气酸洗净化塔是一种用于处理工业废气中酸性成分的设备，其内部结构设计对于实现高效、稳定的废气处理至关重要。以下是废气酸洗净化塔内部结构的详细介绍：



1. 塔体：是废气进出的通道，也是整个净化系统的主体支撑结构，通常为圆筒型，由耐腐蚀的材料制成，如PP板、玻璃钢等。塔体的直径和高度根据废气处理量和净化效率要求进行计算和设计。



2. 储液箱：位于塔体底部，用于存储吸收液，如氢氧化钠等碱性溶液，为喷淋层提供吸收液。



3. 进风段：一般位于塔体底部，是废气的进入口，引导废气均匀流入塔体内部。



4. 喷淋层：由喷淋管和喷嘴组成，安装在填料层的上方。通过喷嘴将吸收液喷洒成雾状或小液滴，与上升的废气充分接触，进行气液传质和化学反应，以达到净化废气的目的。根据塔的***小和处理需求，喷淋层可设置多层，且各层的喷嘴密度和喷液压力可能不同。



5. 填料层：是废气酸洗净化塔的核心部分，通常由耐腐蚀的材料制成，如多面空心球、拉西环等。填料的作用是增加气液接触面积，使废气与吸收液充分混合，提高净化效率。填料以乱堆方式放置在支承板上，其上方安装有填料压板，以防被上升气流吹动。

6. 除雾层：一般用格栅板隔开，上面置放填料，填料层高度可达500mm，用以去除经过反应后可能产生的细小水滴或雾沫，防止它们随气流排出造成二次污染。有些酸雾净化塔还会加装板式收水除雾器，以提高除雾效能。



7. 出风锥帽：位于塔体***部，引导净化后的气体排出塔体。



8. 检测孔：又称视窗，通常成型的规格有φ500mm和φ400mm等，主要用于观测喷淋塔运行情况以及更换填料、检修喷嘴等。



9. 活接球阀：主要是控制循环水的开关。



总的来说，废气酸洗净化塔通过上述内部结构的协同作用，实现了对工业废气中酸性成分的有效净化。在实际应用中，可根据废气的具体成分、浓度、温度以及处理需求等因素，对各部分结构进行***化设计和调整，以确保净化塔的高效、稳定运行，达到理想的废气处理效果。
