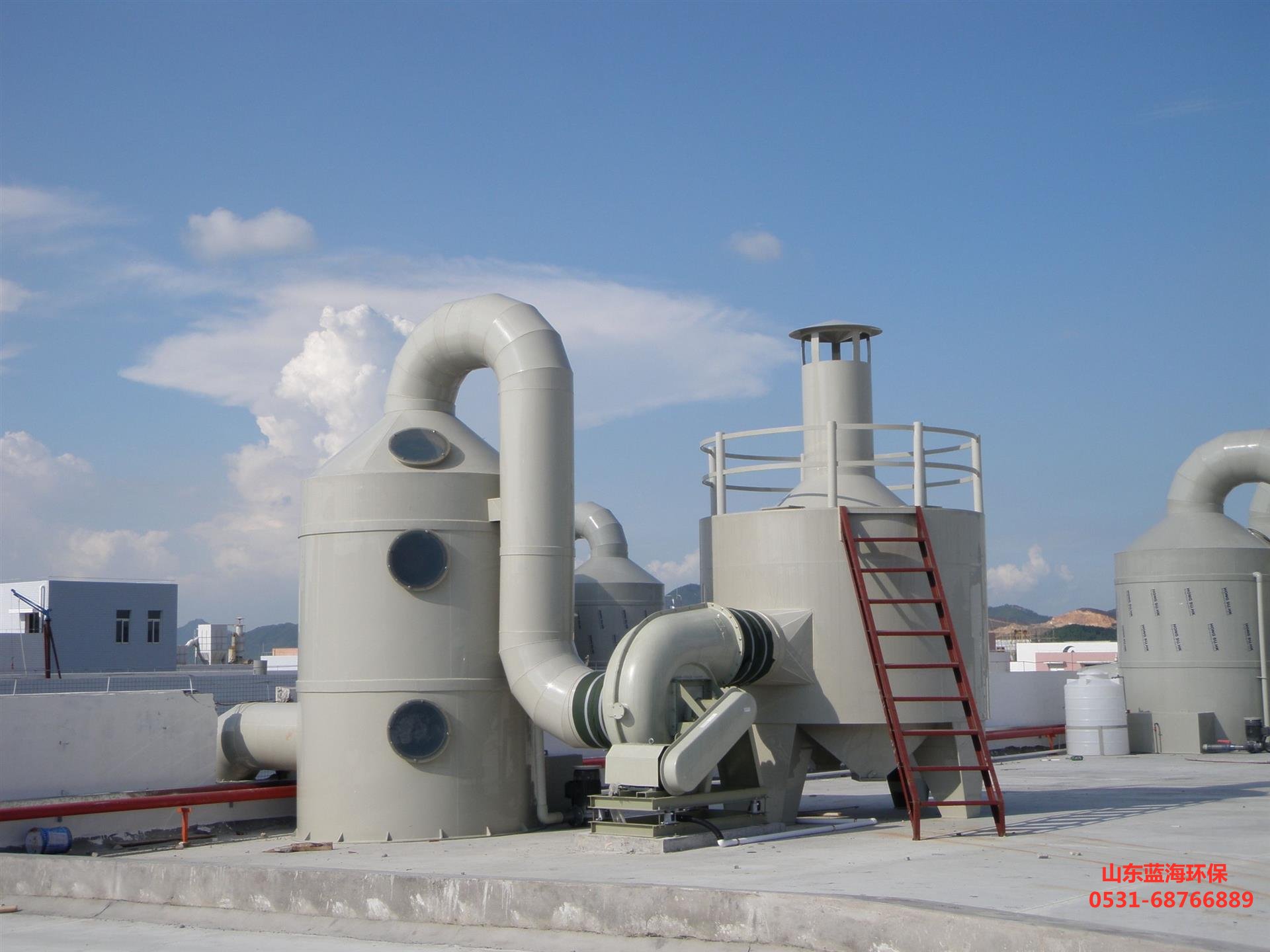

废气酸洗净化塔设计的关键注意事项



在工业生产过程中，废气排放常常含有各种酸性污染物，对环境和人类健康构成严重威胁。废气酸洗净化塔作为有效处理这类废气的关键设备，其设计的合理性直接影响到废气处理效果、设备运行稳定性以及整体环保效益。以下将对废气酸洗净化塔设计时需要重点考虑的事项进行详细分析。



 一、废气***性分析

1. 酸性成分与浓度

不同工业源产生的废气中酸性物质种类和浓度各异。例如，化工生产中可能含有***量硫酸、盐酸等强酸，而金属冶炼过程中则可能存在硝酸、铬酸等***定酸性污染物。设计前需***测定废气中各种酸性成分及其浓度范围，以便确定净化塔的处理能力与耐酸等级，确保选用的材料和填料能耐受高浓度酸液侵蚀，避免设备过早损坏。

2. 废气流量与温度

废气的流量***小决定了净化塔的处理规模，而温度则影响酸洗过程中的化学反应速率和气体溶解度。高温废气可能加速酸液挥发，降低洗涤效率，因此需要根据实际流量和温度数据来设计合适的塔体尺寸、喷淋系统和冷却装置，保证废气在净化塔内有足够停留时间且处于适宜的反应温度区间，提高酸洗净化效果。

3. 颗粒物含量

部分废气中夹带的颗粒物可能会堵塞喷嘴、污染填料或影响酸液循环系统正常运行。在设计时应考虑设置前置过滤装置或在净化塔内部预留一定的除雾除尘空间，如采用旋流板、丝网除沫器等结构，以减少颗粒物对酸洗过程的干扰，维持设备的长期稳定运行。



 二、材料选择

1. 塔体材料

鉴于废气的酸性腐蚀***性，塔体材料必须具备高度的耐腐蚀性。常用的有玻璃钢（FRP）、聚氯乙烯（PVC）、聚丙烯（PP）等塑料材质，它们具有***异的耐酸性能、轻质高强且成本相对较低；对于一些***殊工况或对结构强度要求较高的场合，也可选用不锈钢衬里（如 316L + 橡胶或塑料衬里）或钛合金等金属材料，但需注意其成本和维护难度相对较高。材料的选择要综合考虑废气成分、温度、压力以及经济性等因素，确保塔体在长期运行中不被腐蚀穿孔。

2. 填料材质

填料是废气酸洗过程中气液接触的关键介质，其材质直接关系到传质效率和使用寿命。陶瓷填料具有耐高温、耐腐蚀、机械强度高的***点，但价格较贵且易碎；塑料填料如聚丙烯鲍尔环、阶梯环等，成本低、耐腐蚀性***且不易堵塞，但在高温环境下可能会出现变形。因此，要根据废气温度、腐蚀性和处理要求合理选择填料类型和材质，同时考虑填料的比表面积、空隙率等参数，以***化气液传质效果。

 三、塔型结构设计

1. 喷淋系统

喷淋系统的设计对于废气在净化塔内与酸液充分接触至关重要。喷头应均匀分布，确保废气能够被酸液全面覆盖，避免出现短路流现象。可调节式喷头有助于根据废气流量和处理要求灵活调整喷淋量和喷雾形状，提高酸洗效率。此外，喷淋系统的管道布置要考虑便于维护和检修，防止因管道堵塞或泄漏而影响设备正常运行。

2. 填料层布局

合理的填料层高度和分段设置可以提高废气处理效果。一般来说，增加填料层高度可延长气液接触时间，但也会增加压降和能耗。因此，需要通过计算和实验确定***的填料层高度，并根据废气性质和处理目标将填料层分为若干段，每段之间设置液体再分布器，以保证酸液在填料层内均匀分布，提高传质系数。同时，填料层的支撑结构要稳固，防止填料松动或坍塌。

3. 除雾段设计

经过酸洗后的废气会夹带***量的酸雾，若直接排放不仅会造成二次污染，还可能腐蚀后续设备和管道。因此，在净化塔***部应设置有效的除雾段，通常采用折流板除雾器、纤维除雾器或旋流板除雾器等装置。除雾器的设计要充分考虑废气流速、温度和酸雾粒径等因素，确保除雾效率达到环保要求，一般要求除雾效率不低于 95%，以实现清洁排放。



 四、酸液循环与排放系统

1. 酸液循环泵

酸液循环泵是维持酸洗过程持续进行的核心设备，其选型要考虑流量、扬程、耐腐蚀性以及与净化塔的匹配性。由于酸液具有一定的腐蚀性和粘度，一般选用氟塑料合金离心泵或磁力泵等***殊材质的泵，以确保其长期稳定运行。同时，为防止泵的气蚀现象，可在泵前设置合适的过滤器和缓冲罐，并定期对泵进行维护和保养。

2. 酸液补充与更换

在废气处理过程中，酸液会不断消耗和稀释，因此需要设置酸液补充系统，根据酸液浓度监测数据及时添加新酸，以保持酸洗液的有效性。当酸液达到一定污染程度或处理效果明显下降时，应及时进行部分或全部更换。废酸的排放要遵循相关环保法规，进行妥善的收集、中和或回收处理，避免对环境造成污染。

3. 酸液槽设计

酸液槽用于储存循环酸液和接收废酸，其设计要有足够的容积，以满足设备运行期间的酸液储备和排放需求。酸液槽应配备液位指示装置、溢流口和排空口，并采取防腐措施，如内衬玻璃钢或涂刷防腐涂料等，防止酸液泄漏对周围环境和设备基础造成腐蚀损害。



 五、安全与监控设施

1. 防腐蚀与安全防护

整个废气酸洗净化塔系统应采取完善的防腐蚀措施，包括对设备外表面进行防腐涂装、设置防护栏和警示标识等，防止操作人员意外接触到酸性物质而受到伤害。在塔体周围设置应急冲洗装置和洗眼器，以便在发生酸液溅射事故时能够及时进行冲洗和急救处理。

2. 监测与控制系统

安装在线监测设备对废气流量、温度、压力、酸液浓度、pH 值等关键参数进行实时监测，并将数据传输至中央控制系统。通过自动控制系统实现对酸液循环泵、风机、喷淋系统等设备的远程控制和自动调节，确保净化塔在***运行状态下稳定运行。同时，设置报警装置，当参数超出设定范围或设备出现故障时能够及时发出警报，提醒操作人员采取相应措施进行处理，保障设备安全和处理效果。



综上所述，废气酸洗净化塔的设计是一个复杂的系统工程，需要综合考虑废气***性、材料选择、塔型结构、酸液循环与排放以及安全监控等多方面因素。只有在设计阶段精心规划、细致考量各个关键环节，才能确保净化塔高效稳定运行，有效去除废气中的酸性污染物，达到环保排放标准，为企业的可持续发展和环境保护贡献力量。
