废气酸洗净化塔连接方式详解
时间:2025-03-15 14:40 来源:未知
废气酸洗净化塔连接方式详解













废气酸洗净化塔的连接方式主要有以下几种:

1. 管道连接
    进风管与出风管连接:废气通过专门的管道被引入净化塔底部或中部。进风管需确保废气能顺畅、均匀地进入塔内,其管径***小要根据废气的流量和流速来确定,以保证废气在进入净化塔时不会因流速过快或过慢而影响净化效果。出风管则负责将净化后的气体排出塔外,连接到后续的排放系统或***气中。出风管的管径也要合理设计,避免产生过***的阻力,导致净化后的气体难以排出。
    循环液管道连接:净化塔内的循环液需要通过管道进行输送和循环。从储液池到喷淋系统的管道要能够承受一定的压力,并且要保证循环液的流量稳定。通常会在管道上安装泵,用于提供循环动力,使循环液能够在净化塔内不断循环使用。同时,为了控制循环液的流量和压力,还会配备相应的阀门和流量计等设备。

2. 塔体部件连接
    填料层支撑与固定连接:塔内的填料层是气液两相接触的关键部位,需要有稳定的支撑结构。填料通常放置在填料支承板上,支承板与塔体之间要牢固连接,以承受填料的重量和运行时的气流冲击。在填料层的上方,会设置填料压板,防止填料被上升气流吹动,保证填料层的稳定。填料压板与塔体的连接也要紧密可靠。
    喷淋系统连接:喷淋系统包括喷头、管道和水泵等设备。喷头通过管道与循环液管道相连,确保循环液能够均匀地喷洒在填料层上。喷头的分布和角度要合理设计,以实现******的雾化效果和气液接触效率。水泵则负责为喷淋系统提供动力,将循环液加压后输送到喷头。

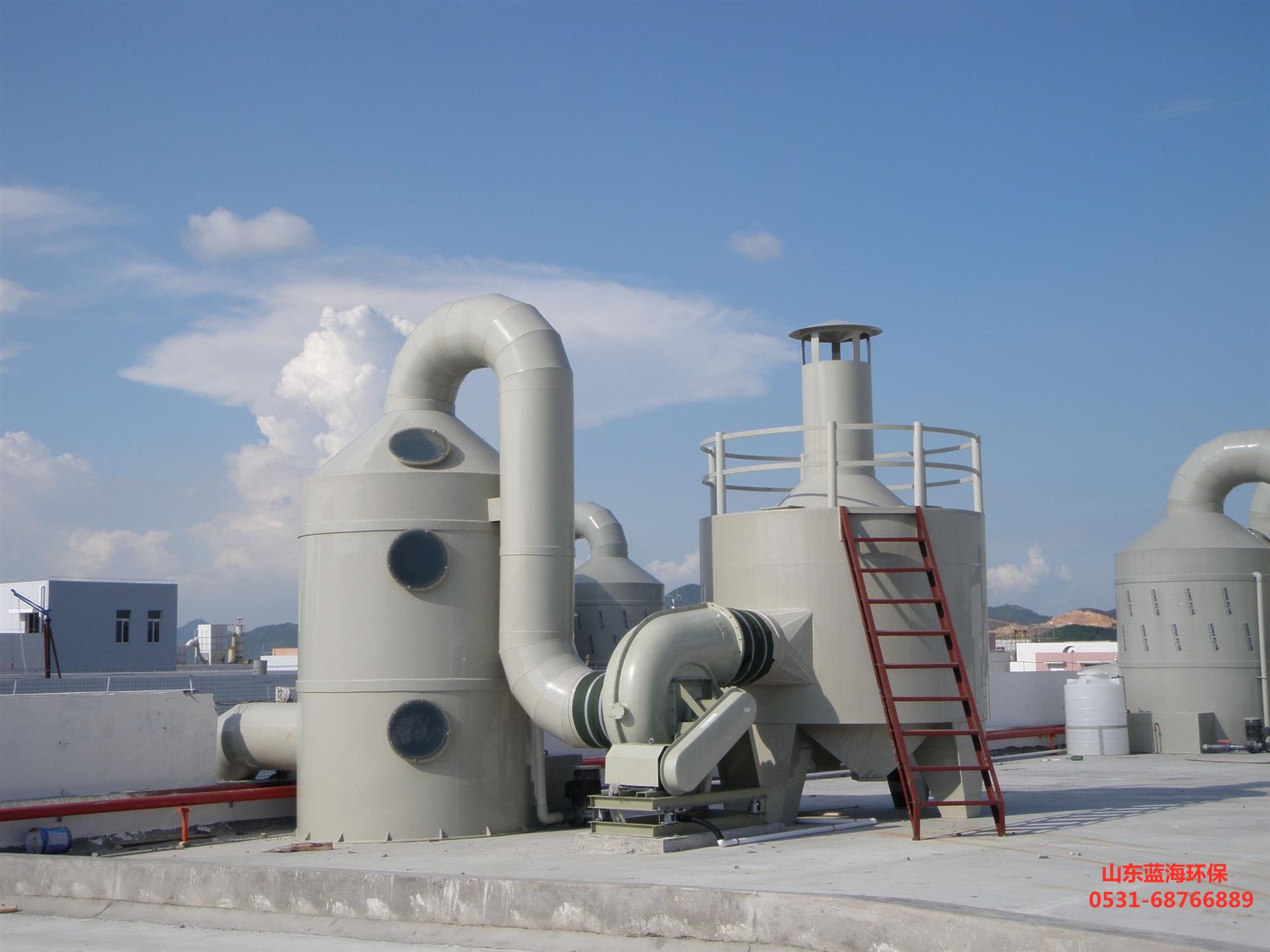

废气酸洗净化塔
3. 附属设备连接
    除雾器连接:除雾器用于去除净化后气体中的液滴,防止液滴随气体排出造成二次污染。除雾器通常安装在净化塔的***部,通过管道与塔体相连。其连接要密封******,以确保气体通过除雾器时不会泄漏。
    沉淀池连接:净化塔底部通常会设置沉淀池,用于收集循环液中的沉淀物和杂质。沉淀池与净化塔底部通过管道或槽口相连,使循环液能够顺利流入沉淀池进行沉淀处理。经过沉淀处理后的循环液再通过泵送回净化塔内循环使用。

总的来说,废气酸洗净化塔的连接方式主要包括管道连接、塔体部件连接以及附属设备连接三部分。这些连接方式共同确保了废气酸洗净化塔的高效运行和废气处理效果。
